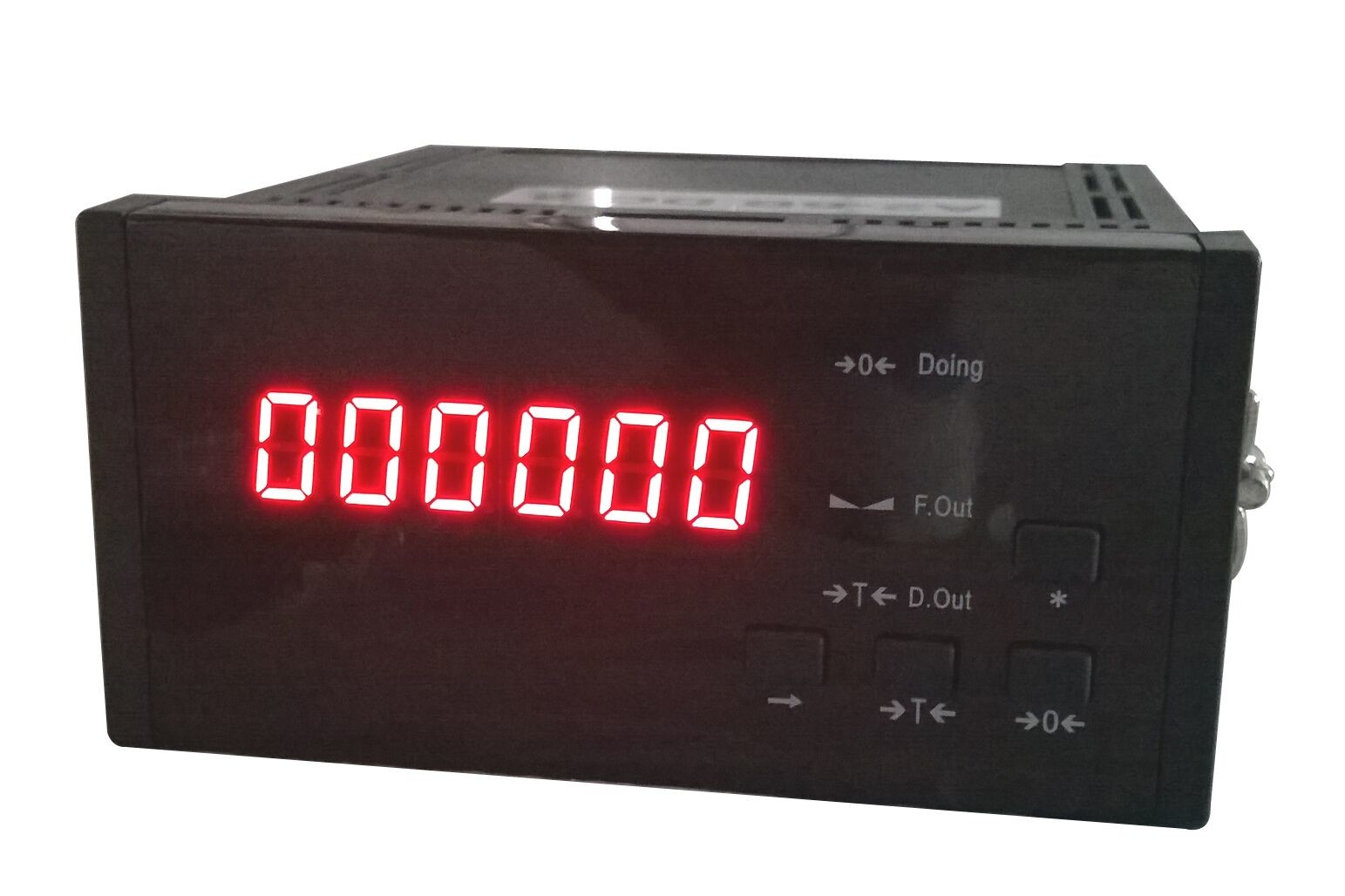

उच्च परिशुद्धता नियंत्रण संकेतक A2-6 श्रृंखला वजन नियंत्रक (4 ~ 20MA)
विनिर्देश
| ए/डी कनवर्टर का प्रकार | सिग्मा-डेल्टा |
| नमूना दर | 10 बार / सेकंड (50 बार / सेकंड वैकल्पिक) |
| प्रदर्शन संकल्प | 3000 |
| आंतरिक संकल्प | 1,000,000 |
| लोड सेल उत्तेजना | डीसी 5 वी |
| लोड सेल | 4 x 350 Ω या 8 x 700 Ω लोड सेल तक |
| प्रदर्शन | 6 अंकों का 0.4 इंच का एलईडी |
| डिवीजन |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
| शक्ति | DC 9V 1A एडाप्टर या AC 110-220V 50 Hz |
| परिचालन तापमान | 0°C~40°C |
| भंडारण तापमान | -25°C~55°C |
| सापेक्ष आर्द्रता | 85% आरएच |
| आकार | 95 × 48 × 110 मिमी |
| वजन | 0.5 किलो |
| संकेत आउटपुट | 4-20 एमए एनालॉग आउटपुट |
| विकल्प |
a) ऑप्टो-अलगाव RS232 या RS485 b) 2 ऑप्टो-अलगाव इनपुट के साथ 6 रिले आउटपुट जो रिले #1 और #2 के आउटपुट को नियंत्रित करने के लिए इस्तेमाल किया जा सकता है |
1.मॉडलसंख्या

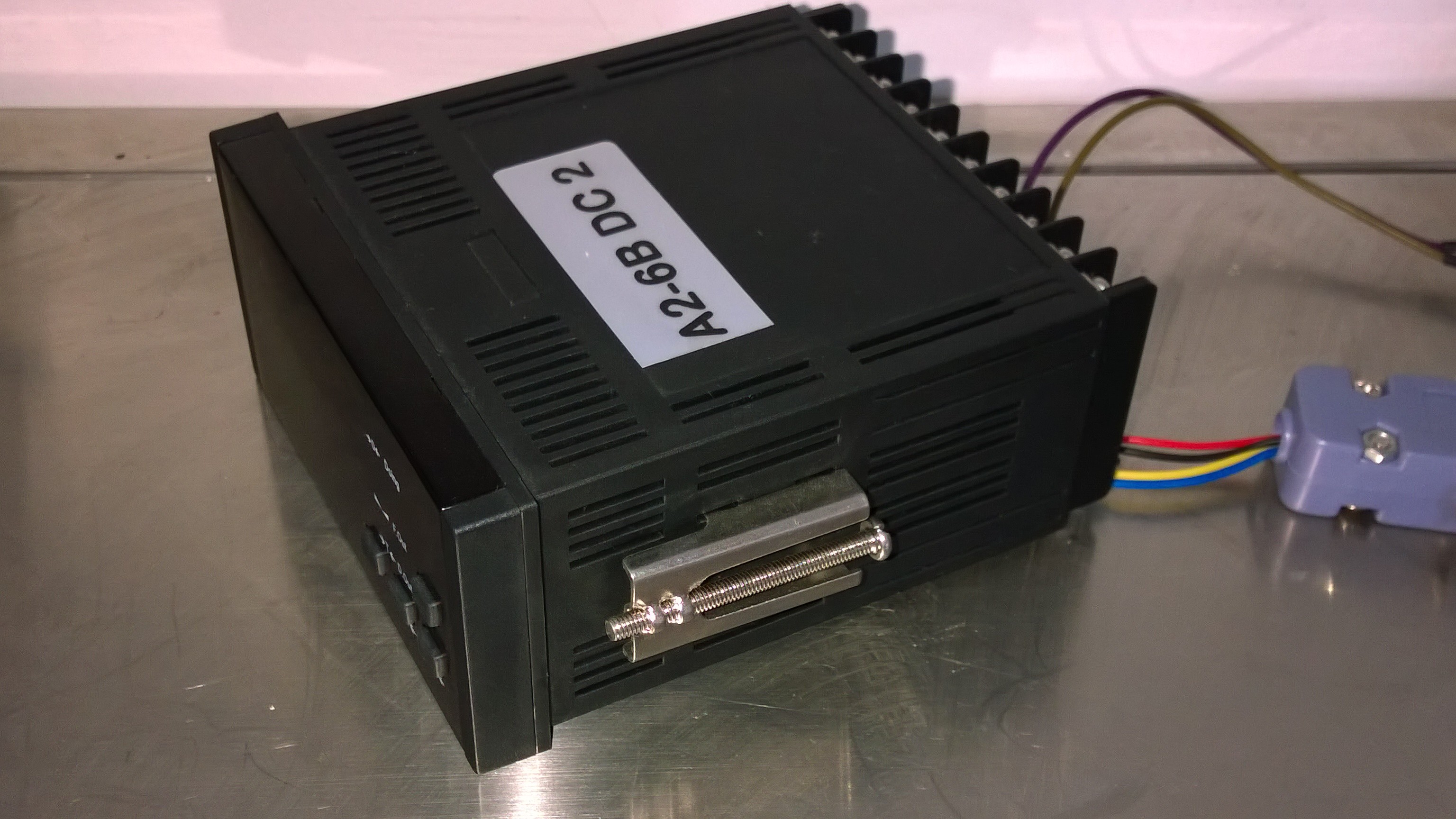

XK315A2-6□-□□-□
0 - कोई इंटरफ़ेस नहीं
1 - ऑप्टिकल-पृथक RS232C
2 - ऑप्टिकल-पृथक RS485
केवल XK315A2-6A श्रृंखला के लिए उपलब्ध AC - AC 110-220V 50 Hz
डीसी-डीसी 9V 1A एडाप्टर
ए - 4-20 एमए एनालॉग आउटपुट के साथ मूल मॉडल
B - मूल मॉडल प्लस 6 रिले आउटपुट और 2 ऑप्टो-अलगाव इनपुट
2.कुंजी Fअभिषेक
[*] फ़ंक्शन चयन कुंजी या एंटर कुंजी
[→] सही कुंजी
[→टी←] Tare कुंजी या Increment कुंजी
[→0शून्य कुंजी या Decrement कुंजी
3.एसतातस
️→टी←?? पर जब टारा और वजन शुद्ध वजन है
️→0← ️ जब वजन शून्य हो जाता है
जब वजन स्थिर हो
4.त्रुटि कोड
OUEr - जब वजन > 100% FS + 9d हो
¢-OUEr ¢ - जब वजन < - 20d हो
¥HHHHHH ¥ - जब शून्य संदर्भ > + 2% FS है
¥LLLLLL ¥ - जब शून्य संदर्भ < -2% FS है
5.मैंइंटरफेस Oप्रतिस्थापन
सीरियल प्रारूप 8-एन-1: 8डाटा बिट्सनहींसमता बिट, 1रोकना.
1. Adr=00 - निरंतर ASCII रिवर्स डेटा आउटपुट, यदि वजन -123 है45, उत्पादन 54.321-
2. Adr=99 - निरंतर ASCII नियमित डेटा आउटपुट, यदि वजन -123 है।45, आउटपुट -123 है।45
3. Adr=01-98 - ModBus प्रोटोकॉल का उपयोग कर डेटा आउटपुट
6.ओप्रतिस्थापन
1. संकेतक चालू करें, यह संस्करण संख्या प्रदर्शित करता है और से एलईडी की जाँच करता है ¥0 ¥ 9 ¥
2.शून्य
जब वजन ± 2% FS के बीच स्थिर हो, [→0←]शून्य दबाएं और प्रदर्शन चालू है
जब शून्य संदर्भ > + 2% FS है, तो यह प्रदर्शित करता है
जब शून्य संदर्भ < -2% FS है, तो यह प्रदर्शित करता है
3.तारे
· जब वजन स्थिर है, √ → T← √ चालू है
· जब वजन शून्य से अधिक और स्थिर है, तो
· दबाएँ [→T←]शून्य प्रदर्शन और →T← ⇒ चालू है
4.स्पष्ट तार
· जब वजन स्थिर है और वजन शुद्ध वजन है, तो
· दबाएँ[→T←]तारे को साफ़ करता है और
7.विन्यास
| ऑपरेशन | प्रदर्शन | विवरण |
| दबाएँ[→] | ¥000000 ¥ | कैलिब्रेशन और कॉन्फ़िगरेशन मेनू पर जाएं और पासवर्ड 002003 दर्ज करें |
|
दबाएँ[→] या[→टी←] |
¥002003 ¥ |
पासवर्ड दर्ज करने के लिए 002003: · झिलमिलाहट करने वाले अंक को दाईं ओर ले जाने के लिए [→] दबाएँ · दबाएँ[→टी←]अधिक चमकता अंक · दबाएँ[→0←]अंकल के झिलमिलाहट को कम करने के लिए |
| प्रेस[*] | CAL SP | कैलिब्रेशन मेनू में |
| प्रेस[*] | ️-SEt- ️ | कॉन्फ़िगरेशन मेनू में |
| दबाएँ[→] | ¥d 0.01 ¥ | सेट विभाजन |
| प्रेस[→टी←] | ¥d 0.05 ¥ | प्रेस[→टी←]या[→0←] d का चयन करें |
| प्रेस[*] | ¥ 100.00 ¥ | FS सेट करें |
| दबाएँ[→] | ¥000000 ¥ | बाएं सबसे अधिक अंक चमक रहा है |
|
दबाएँ[→] या[→टी←] |
¥0300.00 ¥ | [→],[→ के संयोजन दबाएँटी←]और[→0←]FS का चयन करने के लिए |
| प्रेस[*] | फ्लिट 2 |
फ़िल्टर सेट करें. FLt=0-2 बड़ा फिल्टर धीमी वजन परिणाम के परिणामस्वरूप होगा |
| प्रेस[→टी←] | फ्लिट 1 | प्रेस[→टी←]या[→0←]फ़िल्टर चुनें |
| प्रेस[*] | ¢AUTP00 ¢ |
शून्य निशान रेंज और शून्य आरंभ रेंज पर सेट करें AUtP=00 प्रारंभ में कोई शून्य सेट नहीं, शून्य निशान सीमा 0.4d है; AUtP=10 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 0.4d है; AUtP=20 शून्य आरंभ सीमा पर 20% FS,शून्य निशान सीमा 0.8d है; AUtP=30 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 1.2d है; AUtP=40 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 1.6d है; AUtP=50 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 2.0d है; AUtP=60 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 2.4d है; AUtP=70 शून्य आरंभ सीमा पर 20% FS,शून्य निशान सीमा 2.8d है; AUtP=80 शून्य आरंभ सीमा 20% FS,शून्य निशान सीमा 3.2d है; AUtP = 90 शून्य आरंभ सीमा पर 20% FS,शून्य निशान 3.6d है; |
|
दबाएँ[→] या[→टी←] |
AUTP10 | [→],[→ के संयोजन दबाएँटी←]और[→0←]AUTP का चयन करने के लिए |
| प्रेस[*] | ¢Adr 00 ¢ |
संकेतक का पता दर्ज करें Adr=00 निरंतर रिवर्स डेटा आउटपुट Adr=99 निरंतर नियमित डेटा आउटपुट Adr=01-98 ModBus प्रोटोकॉल का उपयोग करके डेटा आउटपुट |
|
दबाएँ[→] या[→टी←] |
¢एडीआर 12 ¢ | [→],[→ के संयोजन दबाएँटी←]और[→0←]एड्र का चयन करने के लिए |
| प्रेस[*] | ¥बी 2400 ¥ |
सेट बाउड दर b=1200,2400,4800,9600 |
| प्रेस[→टी←] | ¥ 9600 ¥ | प्रेस[→टी←]या[→0→]बाउड दर चुनने के लिए |
| प्रेस[*] | ¥ L00791 ¥ |
4 एमए एनालॉग आउटपुट को कैलिब्रेट करें एल का अर्थ है कि आउटपुट वर्तमान 4 एमए है |
|
दबाएँ[→] या[→टी←] |
¥ L00791 ¥ | [→],[→ के संयोजन दबाएँटी←]और[→04 एमए एनालॉग आउटपुट को कैलिब्रेट करने के लिए |
| प्रेस[*] | H03723 |
20 एमए एनालॉग आउटपुट को कैलिब्रेट करें एच का मतलब है कि आउटपुट वर्तमान 20 एमए है |
|
दबाएँ[→] या[→टी←] |
H03723 | [→],[→ के संयोजन दबाएँटी←]और[→020 एमए एनालॉग आउटपुट को कैलिब्रेट करने के लिए |
| प्रेस[*] | 0.00 | सभी पैरामीटर सहेजें |
अनुप्रयोग:
इलेक्ट्रॉनिक प्लेटफार्म तराजू, तौलने का तराजू आदि
